FORJADOS.

Dentro de los distintos elementos estructurales con los que cuenta una estructura, uno de los más importantes son los forjados a aquellos elementos estructurales, dispuestos de forma horizontal, que soporta su propio peso y las sobrecargas de uso, tabiquería, dinámicas, etc. Como siempre, existen diferentes tipos de forjados, y conocer cada una de ellas es imprescindible para realizar un óptimo cálculo estructural.

Tipos de forjados.

Antes de elegir el tipo del forjado que vamos a utilizar en nuestra estructura, debemos conocer los siguientes datos que diferencia a los forjados. La primera forma de diferenciación es según su función: arquitectónica (dividir espacios), estructural (aportar rigidez y soportar cargas o constructiva (aislamiento térmico, acústico, protección frente a incendios).

A su, debemos tener en cuenta ciertos factores, como pueden ser:

  • Coste de los sistemas.
  • Los componentes prefabricados existentes en la zona.
  • Tipos de acabados.
  • La calidad del hormigón.
  • Los medios auxiliares para la elevación, encofrado…
Según la forma de transmisión de las cargas.

Existen dos formas de clasificar los tipos de forjados de forma general, los cuales atienden a la forma en que estos transmiten sus cargas. Estos dos son:

  • Unidireccionales, requieren tener apoyos en los dos extremos para transmitir las cargas del forjado a través de pilares y llegando a la cimentación. El más común es en el que se usan viguetas y bovedillas, que transmite las cargas sobre las vigas de sus extremos opuestos.

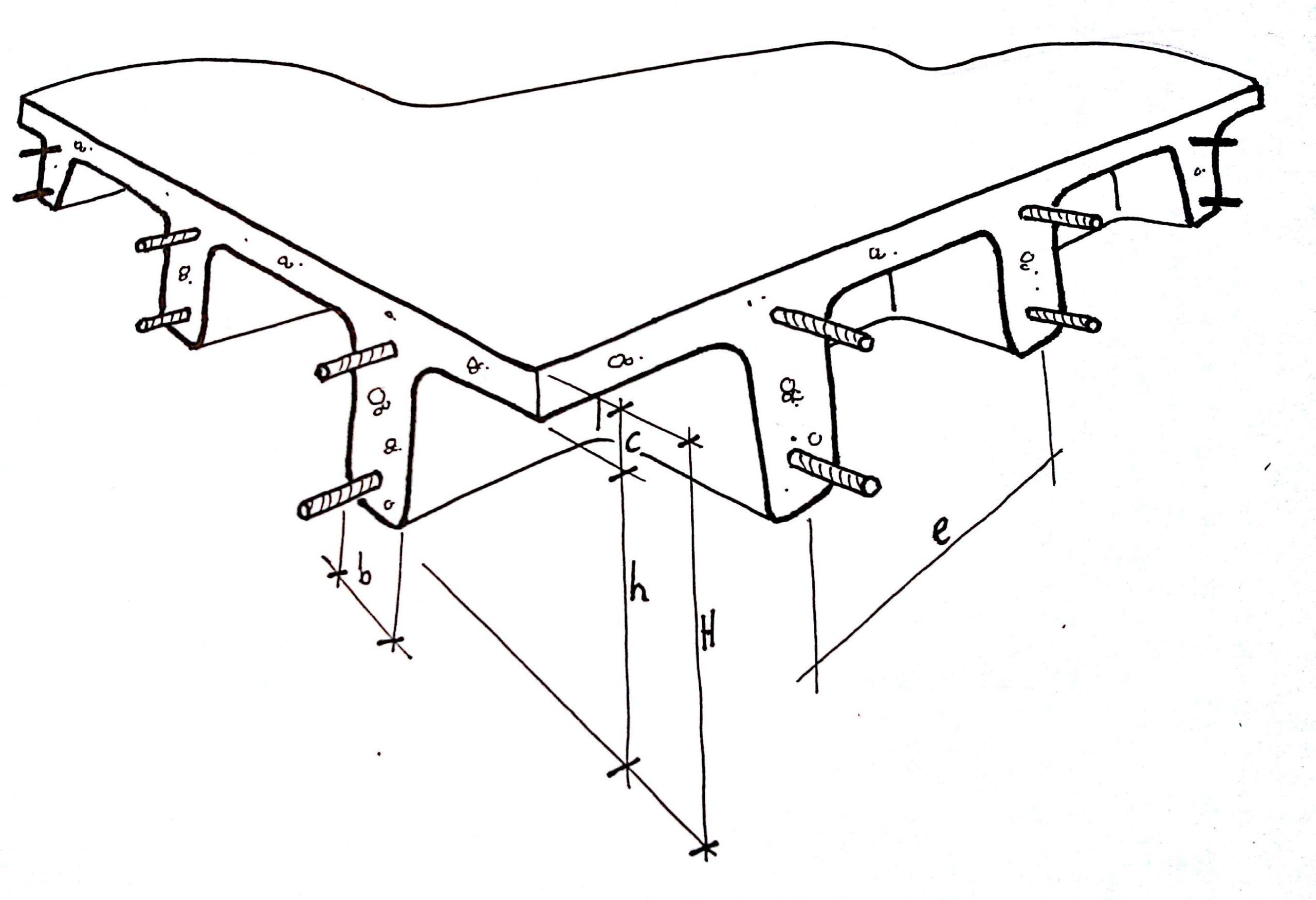

  • Bidireccionales, este tipo no requiere de apoyo en sus extremos, ya que transmite las cargas en dos direcciones principales, con forma ortogonal, que crea un retículo.
Según el material.

Otra forma de clasificación de los forjados es dependiendo del material que se use en su creación. Algunos de los materiales usados son:

  • Forjados de hormigón armado, esta formado por hormigón armado macizo y se consiguen a partir de una losa, que tiene ambas superficies paralelas entre si y con una viga de acero en su interior. Son los que más carga pueden soportar.
  • Forjados mixtos, son de acero y hormigón, y se ejecutan a través de viguetas de acero, una chapa de acero y una capa final de hormigón armado, que se usa para la compresión final. La chapa de acero es el elemento que da resistencia al forjado. La ventaja que tiene este tipo de forjado es que su instalación es muy rápida.
  • Forjados de chapa colaborante, esta formado por una chapa grecada de acero que se vierte en una losa de hormigón que tiene una malla de armadura. Su misión es la de mitigar la fisuración del hormigón, que dan lugar a las grietas estructurales.
  • Forjados de madera, este compuesto por vigas de madera, que se pueden distribuir con bovedillas, con un sándwich, con rasilla de yeso…

Los forjados son elementos constructivos cuya labor es la de la resistir las cargas y transmitirlas al resto de elementos estructurales. También aportan rigidez, que reduce la transaccionalidad de la construcción en caso de fuerzas externas.
