Cómo editar archivos CYPECAD MEP IFC en DDS CAD VIEWER

enero 4, 2016

Cómo editar archivos CYPECAD MEP IFC en DDS CAD VIEWER.

En este artículo vamos a ver cómo editar archivos CYPECAD MEP IFC en DDS CAD VIEWER. Como ya sabes el nombre MEP se refiere a las instalaciones (Mechanical, Electrical and Plumbing – Mecánicas, Eléctricas y Fontanería). En más de una ocasión me han preguntado si el programa CYPECAD MEP es un programa BIM (Building Information Modeling – Modelado de Información de Construcción) y yo siempre comento que sí, y para muestra el presente artículo. Para poder editar archivos generados en CYPECAD MEP en otros programas BIM debemos exportar los mismos al formato IFC (Industry Foundation Classes), que es el formato de intercambio de información y archivos de este tipo utilizado habitualmente. Para la realización del presente artículo hemos utilizado los siguientes programas:

  • Programa de cálculo de instalaciones CYPECAD MEP, gratuito en su versión de evaluación.
  • Programa de edición de archivos IFC DDS CAD VIEWERgratuito en la versión que utilizamos en este artículo

Si te interesa el mundo del cálculo de instalaciones puedes inscribirte ahora (si todavía no lo has hecho) en el curso de iniciación a CYPECAD en easycte.com/cursos. Ya hay más de 600 compañeros y compañeras inscritos.

¡Aprovecha este momento e inscríbete si todavía no lo has hecho!

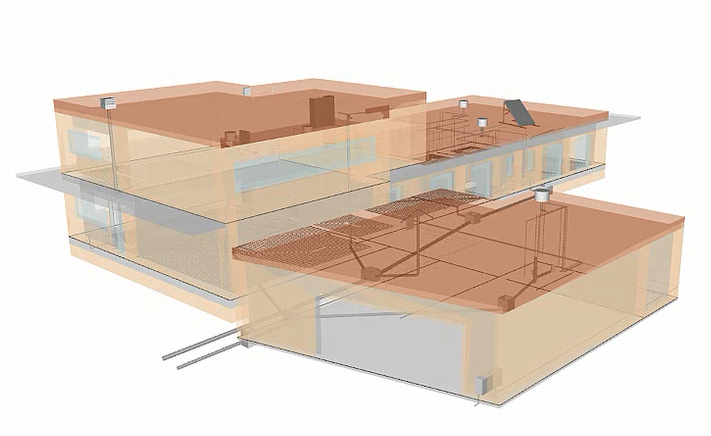

COMO EDITAR ARCHIVOS MEP IFC

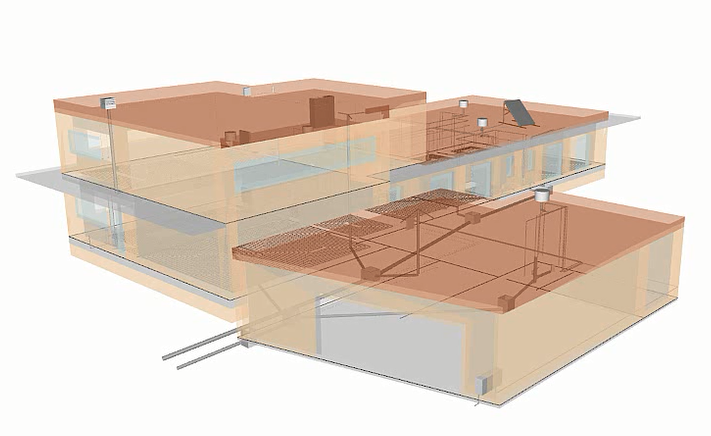

COMO EDITAR ARCHIVOS MEP IFC

DESCÁRGATE LA NUEVA EASYCTE APP PARA ANDROID

DESCÁRGATE AQUÍ LA VERSIÓN iOS

Pasos seguidos para la edición de archivos MEP IFC en DDS CAD VIEWER.

En primer lugar abriremos en CYPECAD MEP un proyecto que hayamos realizado y que esté completo (cuando menos que esté modelizada la arquitectura y una instalación) y lo exportamos en formato IFC (recomendable un formato REVIT 2.014 Ó 2.015).

Una vez exportado el archivo a formato IFC simplemente tenemos que abrir el programa DDS CAD VIEWER y seleccionamos <<Open IFC File>> (<<Abrir Archivo IFC>> en la versión en español).



¿Quieres aprender a calcular instalaciones con la ayuda del programa CYPECAD MEP?

Suscríbete y te diremos cómo.

Video de edición de archivos MEP IFC en DDS CAD VIEWER.

En este video aprenderemos a:

– Exportar archivos de CYPECAD MEP en formato IFC.

– Editar archivos IFC MEP con el programa DDS CAD VIEWER.

– Comprobar los trazados de las instalaciones.

– Editar elementos de las instalaciones – hacer secciones del proyecto.

– Revisar nuestro proyecto con DDS CAD VIEWER.

A continuación puedes ver el video explicativo sobre la edición de archivos MEP IFC.

Espero que te haya resultado interesante.

Comparte este artículo y todos los que te resulten interesantes con compañeros y compañeras. Me ayudarás a seguir generando información interesante. Suscríbete a nuestro blog para recibir más información.

Muchas gracias por tu atención.
